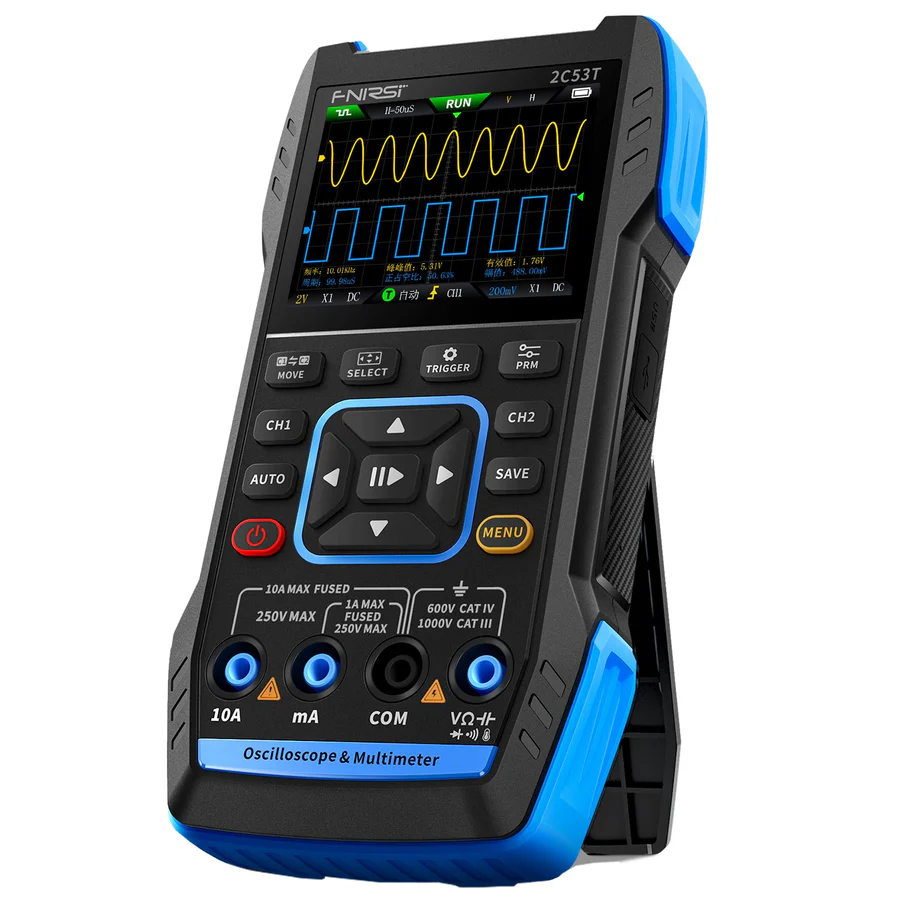

Прибор FNIRSI 2C53T осциллограф/мультиметр/генератор сигналов

FNIRSI-2C53T — универсальный прибор «3 в 1» для сервиса и разработки электроники: двухканальный цифровой осциллограф, полноценный True RMS мультиметр и встроенный DDS‑генератор сигналов. Архитектура FPGA+ARM+ADC обеспечивает быструю обработку и стабильную индикацию, а защита по входам позволяет безопасно работать с высокими уровнями напряжений.

Ключевые преимущества:

• - Три прибора в одном: осциллограф 50 МГц, мультиметр 4.5 разряда (19999 отсчетов) и DDS‑генератор.
• - Реальная портативность: экран 2.8" 320×240, аккумулятор 3000 мА·ч до ~6 часов, зарядка USB Type‑C (5 В/1 А).
• - Защита и надежность: измерение пиков до ±400 В на осциллографе, сохранение скриншотов и экспорт форм сигналов.
• - Гибкие измерения: 2 независимых канала, 250 MSa/s, триггеры по фронтам, режимы Y‑T/Roll/X‑Y, базовая математика и FFT.
• - Полный набор функций мультиметра: AC/DC V/A, сопротивление, емкость, температура, прозвонка и диод‑тест.
• - Встроенный генератор: 13 форм сигналов, настраиваемые частота, амплитуда и скважность.

Осциллограф:

• - Каналы: 2
• - Частота дискретизации: 250 MSa/s
• - Аналоговая полоса пропускания: 50 МГц (каждый канал)
• - Входное сопротивление: 1 МОм
• - Чувствительность: 10 mV/div – 10 V/div (×1)
• - Максимальное измеряемое напряжение: ±400 В (пик)
• - Триггеры: Авто / Нормальный / Одиночный; по нарастающему/спадающему фронту
• - Память: 32 кБ
• - Временная развертка: 10 нс – 20 с
• - Режимы отображения: Y‑T, Rolling, X‑Y
• - Сигналы: AC/DC
• - Математика: 8 базовых операторов + FFT
• - Persistence: Off / 500 мс / 1 с / ∞
• - Сохранение скриншотов и экспорт осциллограмм: да

Мультиметр (True RMS, 4.5 разряда, 19999 отсчетов):

• - Постоянное напряжение: 1.9999 V / 19.999 V / 199.99 V / 1000 V
• - Переменное напряжение: 1.9999 V / 19.999 V / 199.99 V / 750.0 V
• - Постоянный ток: 19.999 mA / 199.99 mA / 1.9999 A / 9.999 A
• - Переменный ток: 19.999 mA / 199.99 mA / 1.9999 A / 9.999 A
• - Сопротивление: 199.99 Ω / 1.9999 kΩ / 19.999 kΩ / 199.99 kΩ / 1.9999 MΩ / 19.999 MΩ
• - Емкость: 9.999 nF / 99.99 nF / 999.9 nF / 9.999 μF / 99.99 μF / 999.9 μF / 9.999 mF / 99.99 mF
• - Температура: −55 … +1300 °C
• - Диод‑тест / прозвонка цепи: да

DDS‑генератор сигналов:

• - Каналов: 1
• - Частота: 0 Гц – 50 кГц
• - Амплитуда: 0–3 В
• - Рабочий цикл: 0–100%
• - Формы: синус, прямоугольник, пила, полуволна, полная волна, положительная ступенчатая, обратная ступенчатая, экспоненциальный рост, экспоненциальный спад, DC, multi‑audio, импульс синхера, волна Лоренца

Дисплей и питание:

• - Экран: 2.8" ЖК, 320×240
• - Аккумулятор: 3000 мА·ч (до ~6 ч работы в ожидании)
• - Зарядка: USB Type‑C, 5 В / 1 А

Габариты и масса:

• - 167 × 89 × 35 мм; ~300 г

Примечание: полоса осциллографа — 50 МГц; частота встроенного генератора — до 50 кГц.
