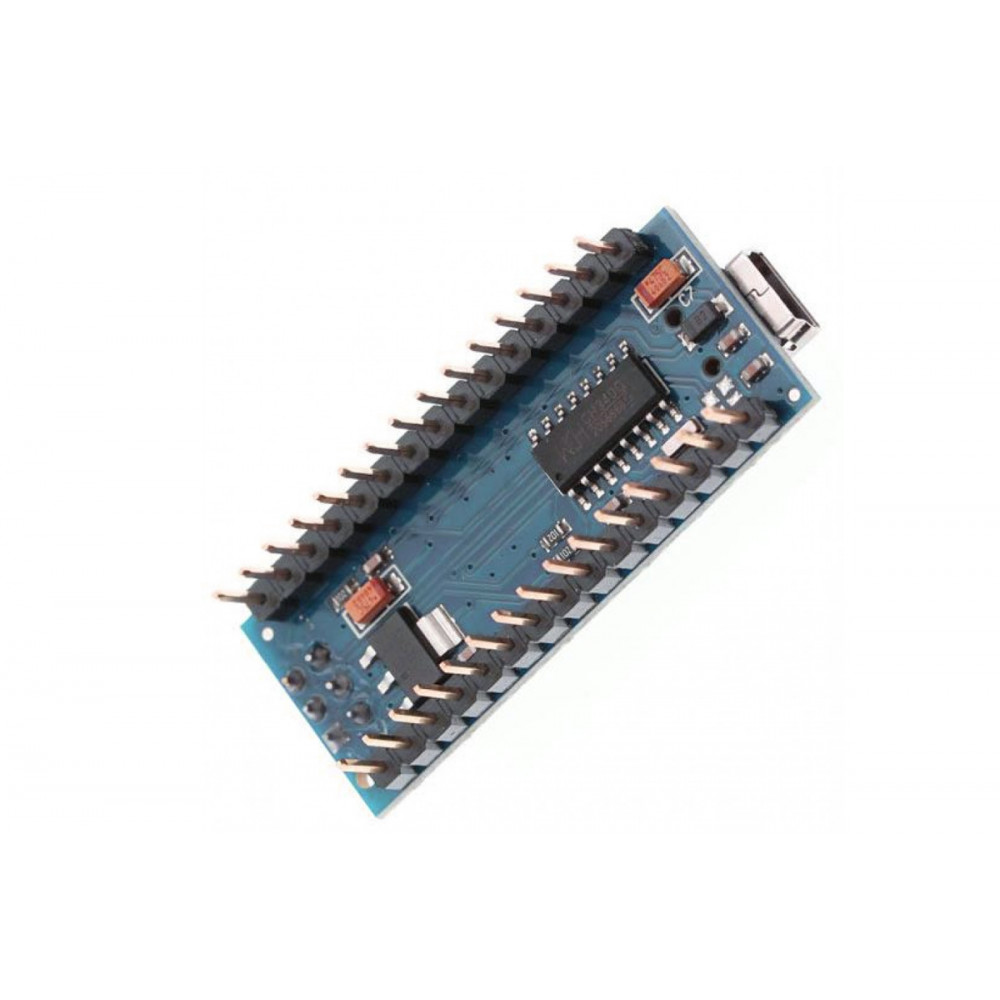

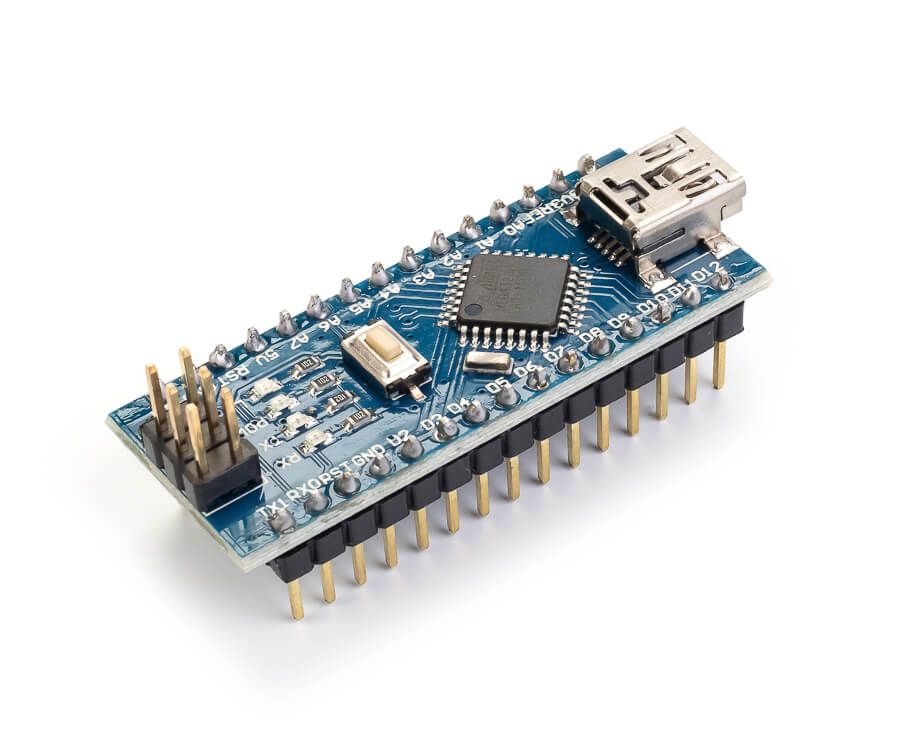

Плата Nano V 3.0 (Arduino-совместимая)

Arduino-совместимая плата Nano V3.0 — компактная и полнофункциональная плата на базе микроконтроллера ATmega328P. По возможностям соответствует Arduino Uno, но значительно меньших размеров, что удобно для макетирования, носимых устройств и встраиваемых проектов. На борту — USB‑UART (чаще CH340G), стабилизаторы 5 В и 3.3 В, кнопка Reset и все основные интерфейсы.

Ключевые преимущества:

• - Размеры мини — возможности Uno: 14 цифровых линий (6 PWM), 8 аналоговых входов, UART/I2C/SPI.
• - Готова к работе «из коробки»: предзагруженный загрузчик, питание от USB или VIN.
• - Удобство встраивания: стандартная разводка под макетную плату, компактный форм-фактор 45×18 мм.
• - Дружит с Arduino IDE: выбирайте плату Arduino Nano / процессор ATmega328P (Old/New Bootloader по необходимости).

Технические характеристики:

• - МК: ATmega328P, 16 МГц
• - Память: 32 КБ Flash (из них ~2 КБ под загрузчик), 2 КБ SRAM, 1 КБ EEPROM
• - Рабочее напряжение: 5 В
• - Питание: USB 5 В или VIN 6–12 В
• - Цифровые пины: 14 (D0–D13), из них PWM: 6 (D3, D5, D6, D9, D10, D11)
• - Аналоговые входы: 8 (A0–A7)
• - Интерфейсы: UART, I2C (A4/A5), SPI (D10–D13)
• - Ток на пин: до 20 мА; суммарные ограничения микроконтроллера соблюдаются
• - 3.3 В вывод: до 50 мА
• - USB‑UART: CH340G (встречаются версии с FT232RL)
• - Разъем USB: Mini‑USB
• - Кнопка: Reset
• - Размеры: ~45 × 18 мм
• - Масса: ~7 г

Совместимость и программирование:

• - Поддержка Arduino IDE и PlatformIO
• - Выбор платы: Arduino Nano; процессор ATmega328P
• - Загрузчик: в зависимости от ревизии может потребоваться выбор Old Bootloader
• - Драйверы: для CH340G может понадобиться установка драйвера (Windows/macOS)

Комплектация:

• - Плата Nano V3.0 (Arduino‑совместимая)
• - USB‑кабель в комплект не входит

Примечания:

• - Возможны варианты поставки с распаянными пинами или комплектом гребенок — уточняйте при заказе.
• - При питании через VIN рекомендуем 7–9 В для меньшего нагрева стабилизатора.
