Цифровая система DJI O4 Air Unit (Lite)

Новые высоты в передаче, больше свободы в полете

Серия DJI O4 Air Unit оснащена системой передачи видео DJI O4, которая обеспечивает сверхнизкую задержку для более отзывчивого управления. В сочетании с конструкцией DJI O4 Air Unit Pro с двумя антеннами максимальное расстояние передачи может достигать 15 километров. [1] Эта система может автоматически выбирать наиболее стабильную частоту. Независимо от того, парите ли вы над горами и реками или перемещаетесь в помещениях, выполняйте действия уверенно и точно.

Четкий и плавный, визуально поразительный

Серия DJI O4 Air Unit способна записывать видео 4K/60 кадров в секунду. Система передачи видео использует кодирование видео H.265, поддерживая передачу с высокой частотой кадров 1080p/100 кадров в секунду, обеспечивая четкое и плавное изображение в реальном времени. Независимо от того, как быстро вы летите, вид с камеры остается на высоте.

Новый режим гонок: необузданная скорость, безграничное веселье

Серия DJI O4 Air Unit представляет новый режим гонок [2] с задержкой передачи видео всего в 15 миллисекунд. [3] Он поддерживает до восьми гоночных самолетов одновременно, [4] отправляя вас в захватывающее высокоскоростное путешествие по небу.

Улучшенная визуализация: шедевры кинематографа у вас под рукой

DJI O4 Air Unit оснащен 1/2-дюймовым датчиком изображения, способным снимать видео 4K/60 кадров в секунду. DJI O4 Air Unit Pro идет на шаг дальше с 1/1,3-дюймовым датчиком изображения, поддерживающим запись видео 4K/120 кадров в секунду. Нет необходимости во внешней экшн-камере для получения сверхширокоугольных кадров высокой четкости. Создание потрясающих визуальных эффектов никогда не было таким простым.

Даже при ярком освещении создавайте с уверенностью

Модуль камеры DJI O4 Air Unit Pro можно использовать с набором фильтров DJI Avata 2 ND (ND8/16/32). [5] Даже при ярком освещении он обеспечивает сбалансированную экспозицию и реалистичные цвета. Это позволяет гибко управлять поступлением света и скоростью затвора, легко достигая естественного размытия движения и делая ваши кадры более динамичными и впечатляющими.

Совместимость с режимом Canvas: ваши полеты, ваш путь

Полный контроль над тем, что отображается на вашем экране. Серия DJI O4 Air Unit поддерживает режим Canvas и настройки Betaflight OSD. Вы можете настраивать данные и макет в реальном времени, отображаемые на экране очков, делая данные о полете понятными с первого взгляда и повышая точность управления.

Легкая конструкция, легкая адаптация

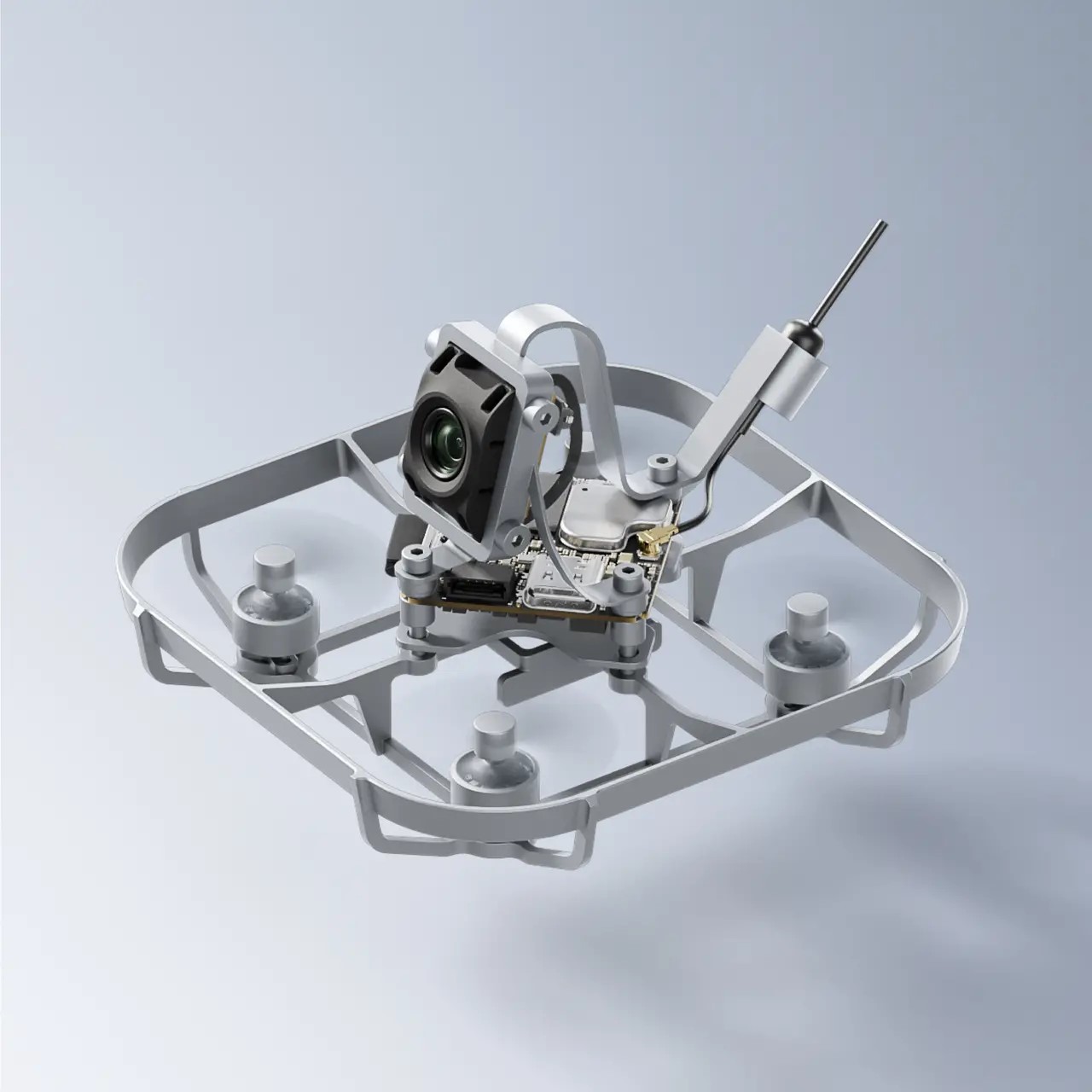

Серия DJI O4 Air Unit имеет легкую и портативную конструкцию с широкой совместимостью. В частности, DJI O4 Air Unit подходит для рам дронов размером 2 дюйма и меньше, поддерживая гибкую сборку для различных творческих сценариев полета. Испытайте острые ощущения от полета, с легкостью снимая высококачественные кадры.

Согласно стандартам FCC, на открытом воздухе без помех максимальный диапазон передачи видео для DJI O4 Air Unit Pro составляет 15 км. Для DJI O4 Air Unit максимальный диапазон передачи видео составляет 10 км. Для включения режима гонок требуются очки DJI Goggles 3 или Goggles N3. В этом режиме спецификация видеозаписи по умолчанию установлена ​​на 1080p/100 кадров в секунду, а режим канала передачи видео переключается на ручной, предлагая варианты полосы пропускания 20 МГц или 40 МГц. Выбор канала, поддерживаемый в режиме гонок, может различаться в зависимости от правил в разных странах и регионах. Воздушный блок DJI O4 обеспечивает самую низкую задержку передачи видео в 20 мс, в то время как DJI O4 Air Unit Pro достигает самой низкой задержки в 15 мс. Эти измерения проводились с использованием очков DJI Goggles 3 в режиме гонок. Правила различаются в зависимости от страны и региона, и фактическая производительность может отличаться. Продается отдельно.

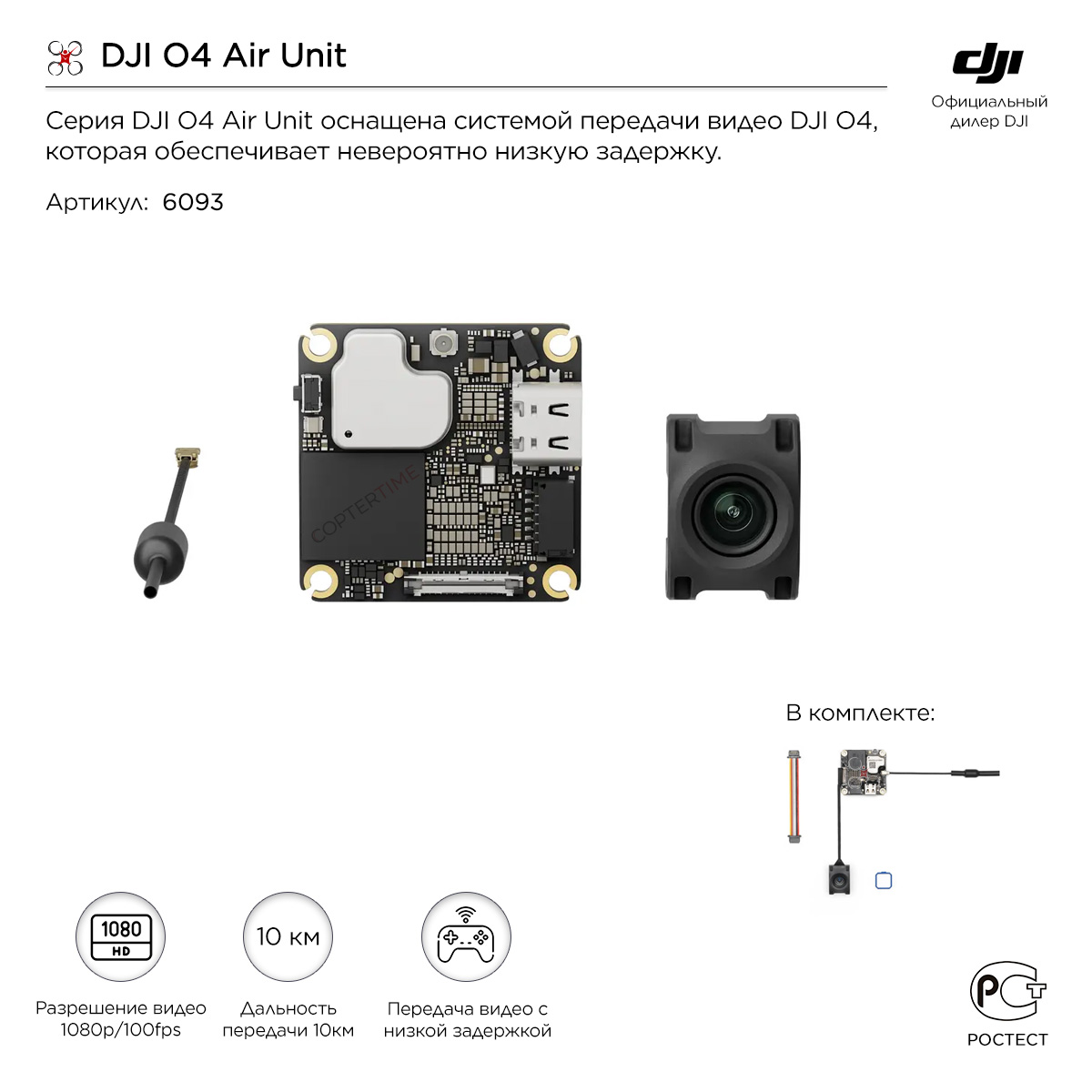

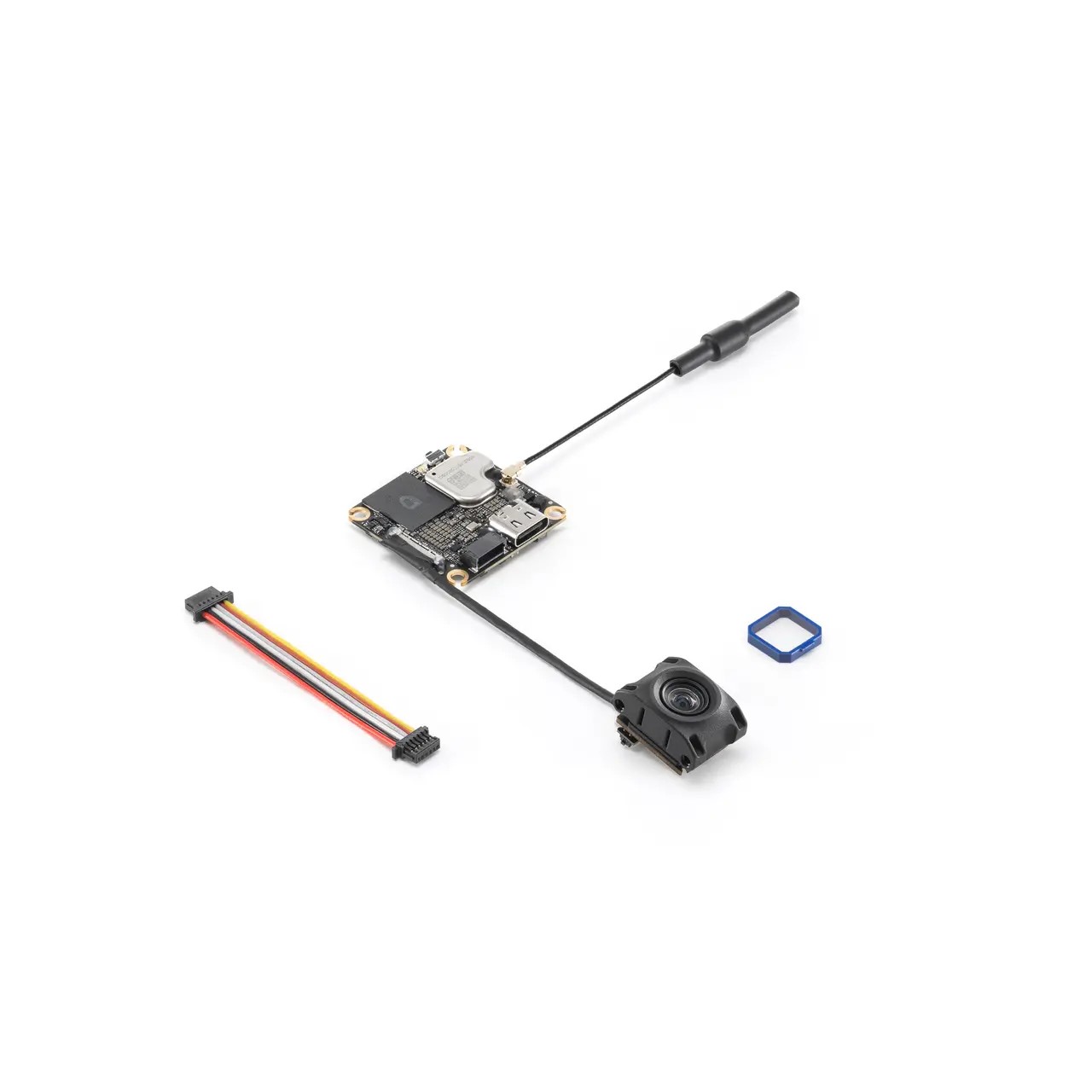

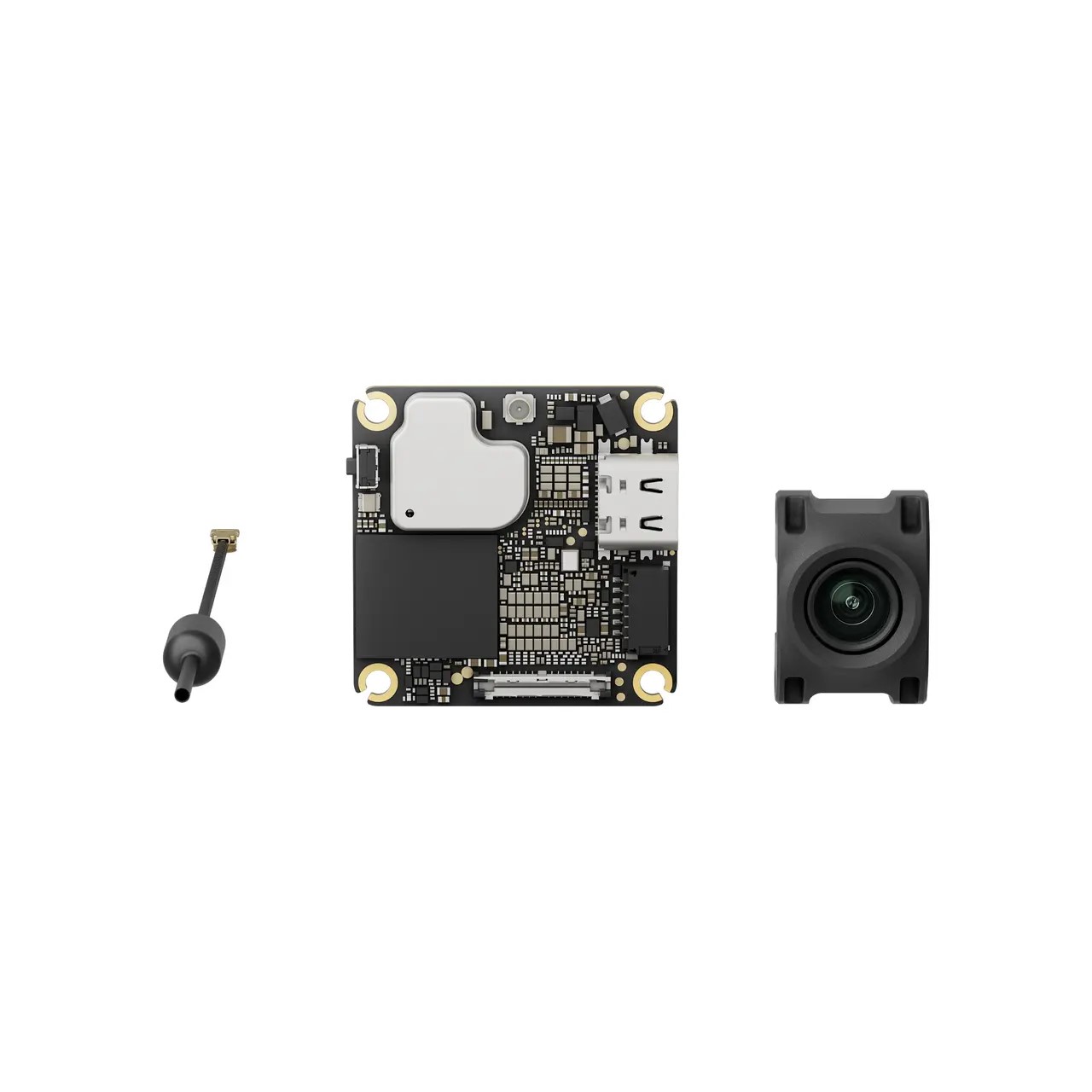

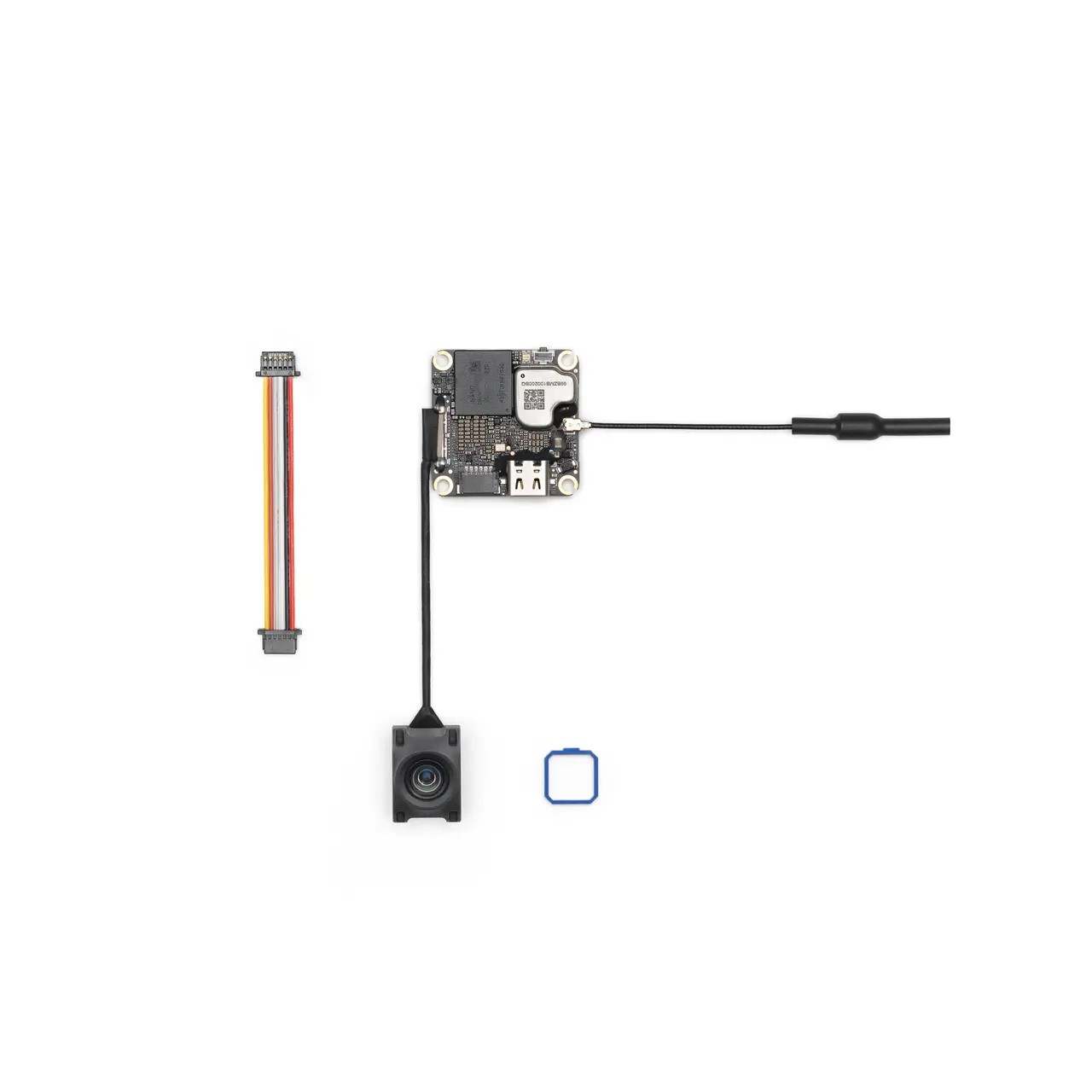

Комплектация:

• Модуль камеры DJI O4 Air Unit × 1
• Модуль передачи DJI O4 Air Unit × 1
• Антенна DJI O4 Air Unit × 1
• Кабель DJI O4 Air Unit 3-в-1 × 1

Характеристики

Блок (Air Unit)

Вес

• - Блок Air Unit (без модуля камеры): приблизительно 5,1 г
• - Блок Air Unit (с модулем камеры): приблизительно 8,2 г
• - Антенна: приблизительно 0,75 г

Крепление объектива не входит в указанный вес. С креплением объектива вес составляет 9,2 г.

Размеры

• - Модуль передачи данных: 30 × 30 × 6 мм (Д × Ш × В)
• - Модуль камеры: 13,44 × 12,36 × 16,50 мм (Д × Ш × В)
• - Коаксиальный кабель: 50 мм
• - Кабель 3-в-1: 50 мм
• - Антенна: 80 мм

Передача видео

• Рабочая частота
• - 5.170–5.250 ГГц
• - 5.725–5.850 ГГц

Разрешенные частоты варьируются в зависимости от страны и региона. Для получения дополнительной информации обратитесь к местным законам и нормативам.

Мощность передатчика (EIRP)

• - Частоты 5.1 ГГц: менее 23 dBm (CE)
• - Частоты 5.8 ГГц:
• - менее 30 dBm (FCC)
• - менее 14 dBm (CE) - Стандарт для России
• - менее 30 dBm (SRRC)

Минимальная задержка

• - С DJI Goggles 3 в режиме гонок (racing mode):
• При передаче видео с качеством 1080p/100fps минимальная задержка составляет 20 мс.
• - С DJI Goggles N3 в режиме гонок (racing mode):
• При передаче с качеством 1080p/100fps минимальная задержка — 24 мс.
• - С DJI Goggles 2 или Goggles Integra:
• При качестве 1080p/100fps задержка передачи видео составляет менее 35 мс.

Значения задержки соответствуют минимальной задержке во время обновления экрана DJI Goggles. Тесты проводились в открытой среде на улице без внешних помех. Фактические показатели задержки могут варьироваться в зависимости от используемых устройств.

Максимальная дальность передачи видео

• - С DJI Goggles 3/DJI Goggles N3: 10 км (FCC), 6 км (CE), 6 км (SRRC)

Измерения проводились в открытой наружной среде без помех. Приведенные данные показывают максимальную дальность связи в зависимости от стандартов. Реальная дальность связи ограничена временем автономного полета дрона. Всегда обращайте внимание на предупреждения о возврате в приложение (RTH) во время полета.

Качество в режиме Live View

• - 1080P@30/50/60/100fps

Пропускная способность связи

• - Максимум: 60 МГц

Антенна

• - 1 антенна, 1T1R

Каналы
Поддержка автоматического режима.
Поддержка ручного режима:

• -  С DJI Goggles 3 или DJI Goggles N3:
• - 60 МГц: 1 канал; 40 МГц: 1 канал; 20 МГц: 3 канала; 10 МГц: 3 канала
• - С DJI Goggles 2 или Goggles Integra:
• - 40 МГц: 1 канал; 20 МГц: 3 канала; 10 МГц: 3 канала

Информация о каналах

• - FCC/SRRC/CE:
• - 60 МГц/40 МГц:
• - Канал 1: 5794,5 МГц
• - 20 МГц/10 МГц:
• - Канал 1: 5768,5 МГц
• - Канал 2: 5789,5 МГц
• - Канал 3: 5814,5 МГц

Камера
Сенсор изображения

• - 1/2-дюймовый CMOS сенсор

Объектив

• - Угол обзора (FOV): 117,6°
• - Эквивалентное фокусное расстояние: 14 мм
• - Диафрагма: f/2.8
• - Фокус: от 0,6 м до ∞

Диапазон ISO

• - Авто: 100–6400
• - Ручной режим: 100–12800

Разрешение видео

• - 4K (4:3): 3840 × 2880@30/50/60fps
• - 4K (16:9): 3840 × 2160@30/50/60fps
• - 1080p (4:3): 1440 × 1080@30/50/60/100/120fps
• - 1080p (16:9): 1920 × 1080@30/50/60/100/120fps

Формат видео

• - MP4

Максимальный битрейт видео

• - 100 Мбит/с

Режимы цвета

• - Нормальный режим

Параметры угла обзора камеры:

• - Стандартный
• - Широкоугольный

Электронная стабилизация изображения (EIS):

• - RockSteady 3.0+
• - При отключенной стабилизации поддерживается Gyroflow.

* При включении RockSteady съемка поддерживается только в стандартном угле.

Аппаратные характеристики
Входное напряжение

• - 3,7–13,2 В

Рабочая температура

• - от -10° до 40° C

Хранение

• - Встроенная память: 23 ГБ
• - Поддержка SD-карт: не поддерживается
• - Поддержка microSD-карт: не поддерживается

Совместимость
Поддерживаемая система полетного контроллера

• - Betaflight 4.3.0 и более новые версии

Поддержка DJI Goggles и пультов дистанционного управления

• - DJI Goggles 3 + DJI FPV Remote Controller 3
• - DJI Goggles N3 + DJI FPV Remote Controller 3
• - DJI Goggles 2/Goggles Integra + DJI FPV Remote Controller 2

Для использования пульта DJI FPV требуется настройка программного обеспечения контроллера для поддержки протокола SBUS.
