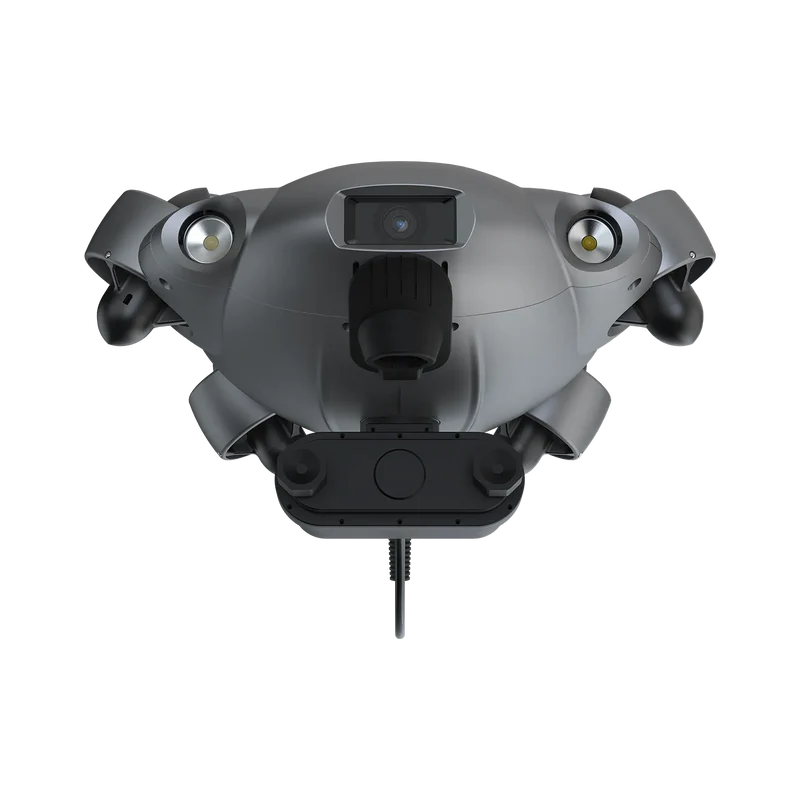

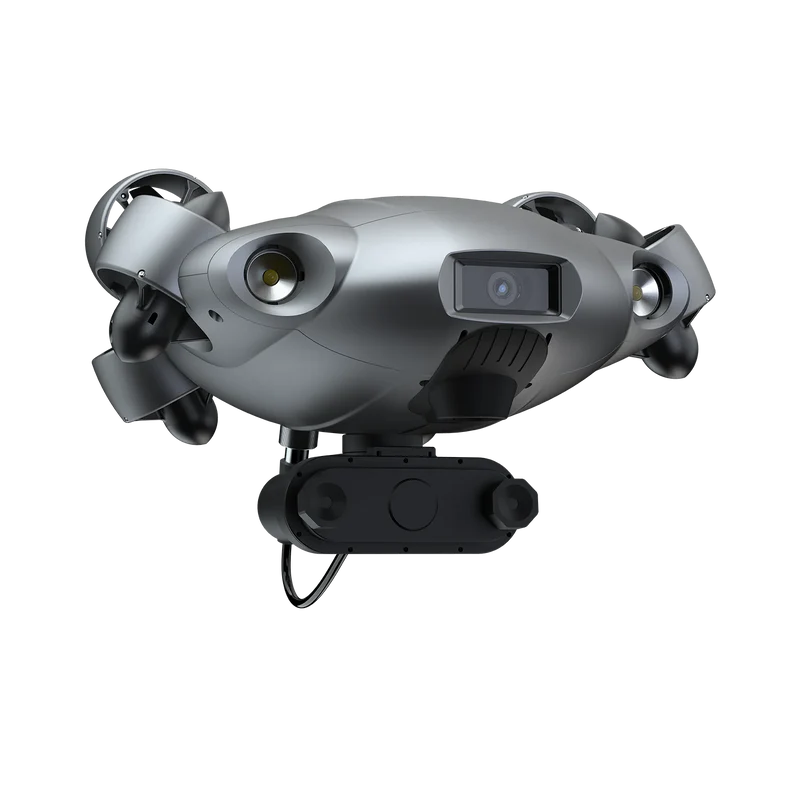

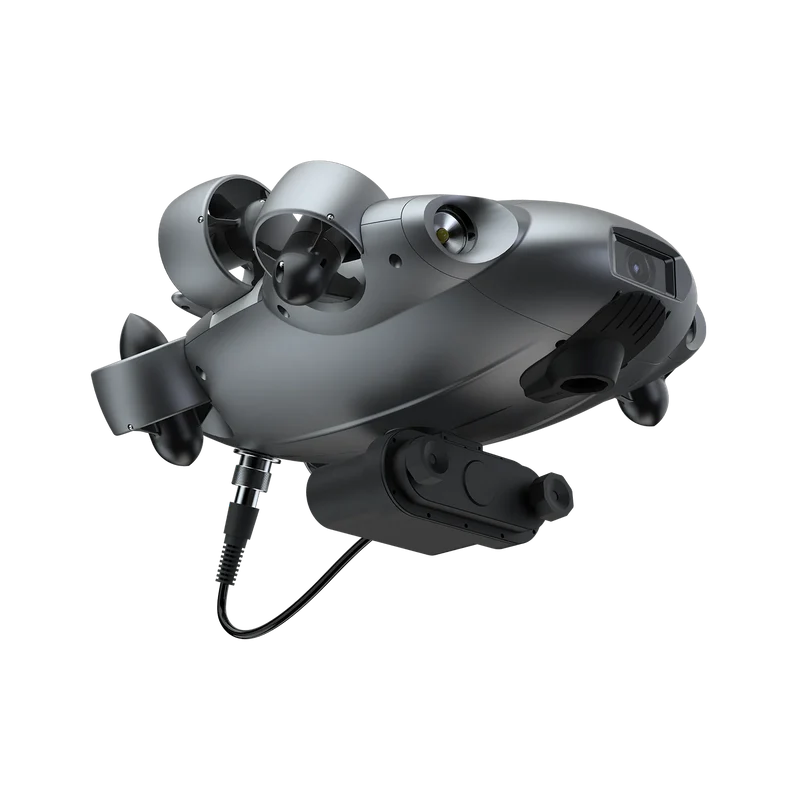

Лазерный измеритель масштаба для QYSEA FIFISH (Для V6 EXPERT)

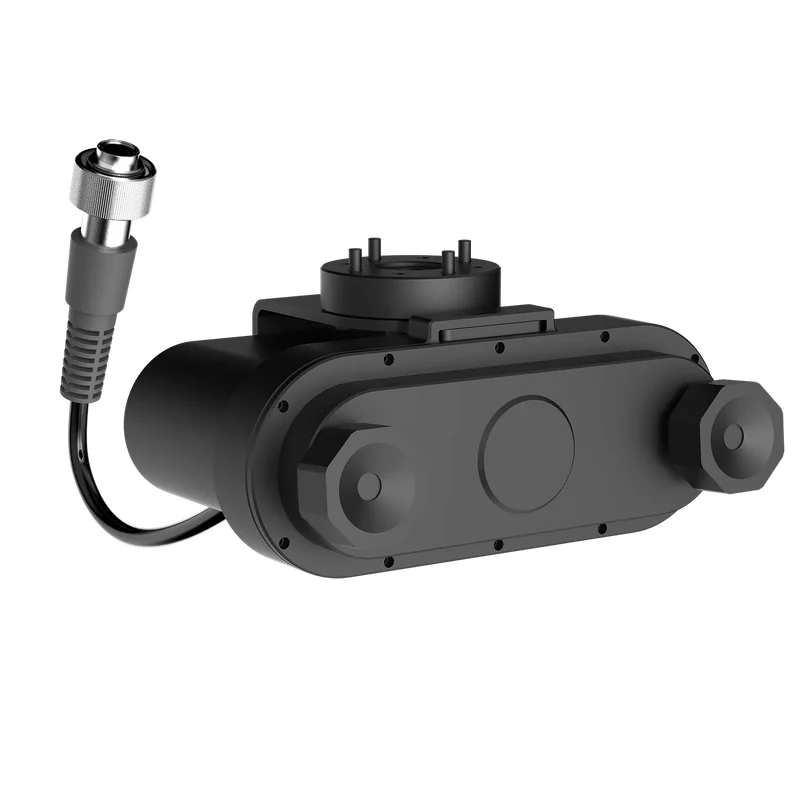

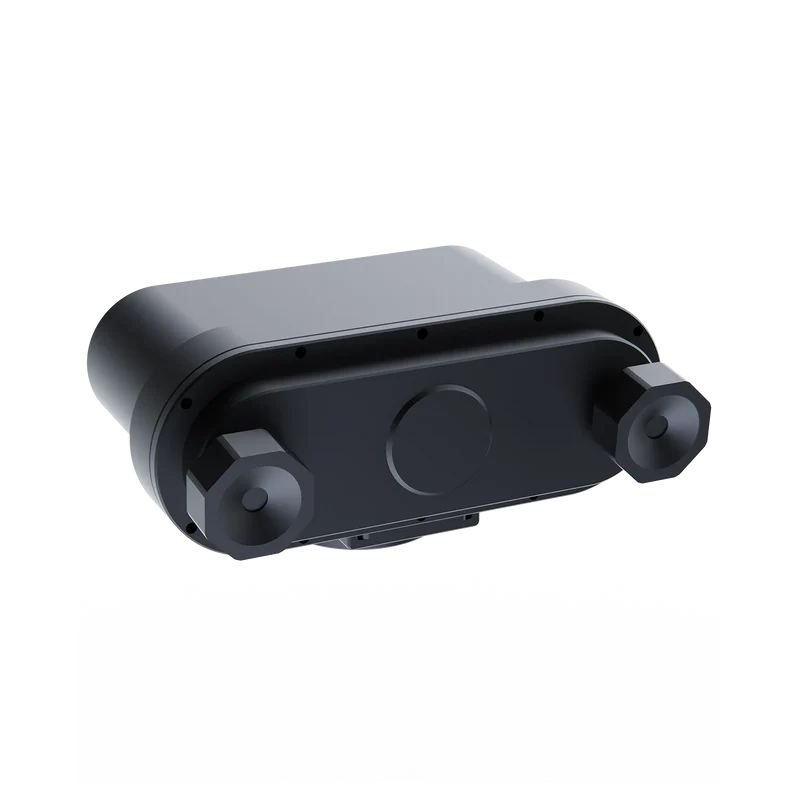

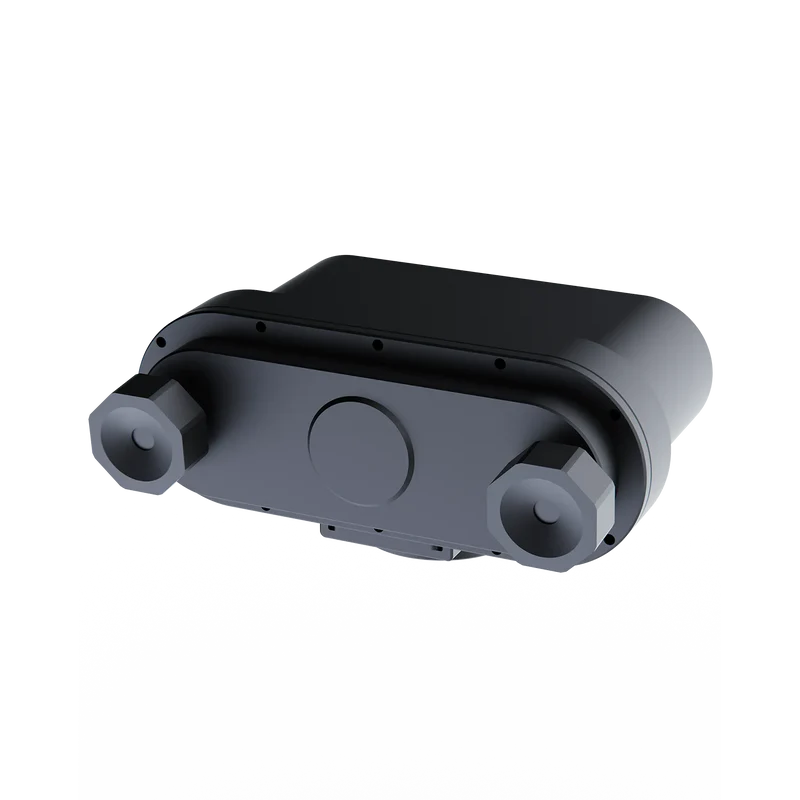

Подводный лазерный измеритель QYSEA FIFISH Laser Scaler

QYSEA FIFISH Laser Scaler — подводный лазерный измеритель для визуальной оценки размеров объектов при обследовании с помощью подводных дронов FIFISH V6 Expert и FIFISH E-GO. Устройство проецирует на поверхность две параллельные красные лазерные точки с фиксированным расстоянием 10 см между ними, создавая на изображении точный масштабный ориентир.

Лазерный измеритель подходит для технических инспекций, обследования подводных конструкций, оценки размеров повреждений, коррозии, трещин, морских организмов и других объектов. Он позволяет определять реальные размеры непосредственно по видеозаписи или изображению с камеры подводного дрона.

Фиксированная шкала 10 см

Два лазерных излучателя формируют на обследуемой поверхности две красные точки, расположенные на расстоянии 10 см друг от друга. Это расстояние используется как эталон масштаба для приблизительного ручного измерения или точного анализа с помощью программного обеспечения QY-MT.

Даже без дополнительного программного обеспечения оператор может сравнить размер объекта с расстоянием между точками и приблизительно оценить его длину, ширину или диаметр.

Измерение с помощью системы QY-MT

Laser Scaler является базовым оптическим компонентом измерительной системы QYSEA QY-MT. Программное обеспечение использует известное расстояние между лазерными точками как масштаб и рассчитывает реальные размеры выбранных объектов на изображении.

С помощью QY-MT можно выполнять следующие измерения:

• длина прямых участков;
• расстояние между несколькими точками;
• длина ломаных линий;
• периметр объектов;
• площадь поверхностей;
• размеры объектов сложной и неправильной формы.

Измерения могут выполняться во время осмотра в реальном времени или после завершения работ по сохраненным фотографиям и видеозаписям.

Создание отчетов

При использовании совместно с системой QY-MT результаты измерений можно систематизировать и использовать для подготовки отчетов. В отчет добавляются изображения обследуемых объектов, измеренные параметры и сопутствующая информация.

Такой формат удобен для документирования технического состояния корпусов судов, опор, трубопроводов, резервуаров и других подводных конструкций.

Работа в мутной воде

Лазерные лучи расположены параллельно, поэтому расстояние между двумя точками на поверхности остается постоянным и составляет 10 см. Мутность воды не изменяет базовый масштаб измерения, однако при очень низкой прозрачности видимость лазерных точек может ухудшаться.

Для получения точного результата обе лазерные точки и измеряемый объект должны быть хорошо видны в кадре.

Преимущества

• визуальное измерение объектов непосредственно под водой;
• две параллельные лазерные точки с фиксированным расстоянием 10 см;
• возможность использования без специального программного обеспечения;
• поддержка точных цифровых измерений в системе QY-MT;
• измерение длины, периметра и площади объектов;
• поддержка объектов сложной и неправильной формы;
• измерение в реальном времени и по сохраненным материалам;
• создание структурированных отчетов с фотографиями и параметрами;
• рабочая дистанция от 0,4 до 7 метров;
• максимальная глубина эксплуатации до 100 метров;
• питание непосредственно от подводного дрона.

Совместимость

Подводный лазерный измеритель совместим со следующими моделями:

• QYSEA FIFISH V6 Expert;

Важно: версии для FIFISH V6 Expert и FIFISH E-GO отличаются разъемом подключения и монтажной конструкцией. При заказе необходимо выбрать вариант, предназначенный для конкретной модели подводного дрона.

Laser Scaler использует фирменный интерфейс QYSEA для подключения, питания и управления, поэтому он не совместим с подводными дронами других производителей.

Области применения

• осмотр корпусов судов;
• измерение трещин, вмятин и повреждений;
• оценка размеров участков коррозии;
• обследование мостовых опор и гидротехнических сооружений;
• контроль состояния трубопроводов;
• осмотр резервуаров и подводных конструкций;
• измерение морских организмов и подводных объектов;
• подводные научные исследования;
• подготовка технических фото- и видеоотчетов.

Технические характеристики

• Тип лазера: точечный;
• Количество лазерных точек: 2;
• Расстояние между точками: 10 см;
• Длина волны: 650 нм;
• Цвет лазера: красный;
• Рабочая дистанция: от 0,4 до 7 м;
• Максимальная рабочая глубина: 100 м;
• Рабочая температура: от −10 до +60 °C;
• Совместимые модели: FIFISH V6 Expert и FIFISH E-GO.

Комплектация

• подводный лазерный измеритель QYSEA FIFISH Laser Scaler — 1 шт.;
• комплект установки с винтами, уплотнительными кольцами и инструментами — 1 комплект;
• руководство пользователя — 1 шт.

Обратите внимание: программное обеспечение QY-MT не входит в стандартную комплектацию и приобретается отдельно. Без QY-MT устройство можно использовать как визуальную шкалу с фиксированным расстоянием 10 см между лазерными точками.
