Двухчастотный многолучевой сонар Oculus M750d для QYSEA (Для W6)

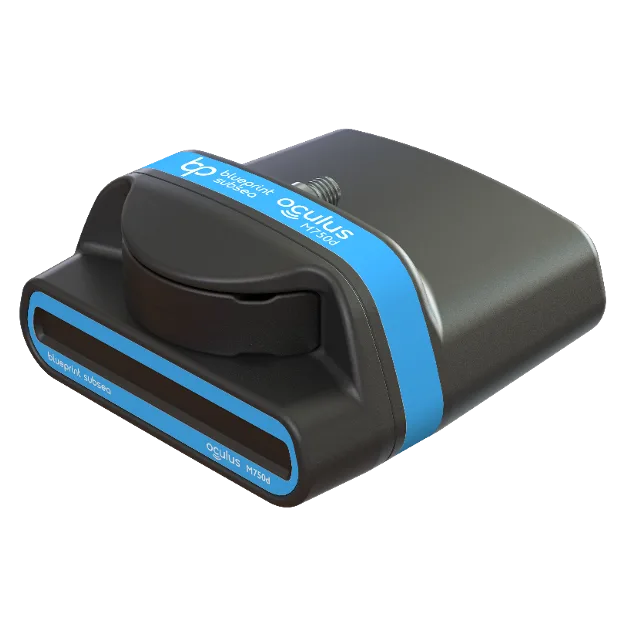

Гидролокатор Oculus M750d для QYSEA FIFISH W6

Oculus M750d для QYSEA FIFISH W6 — профессиональная система акустического наблюдения с усиленным монтажным комплектом для промышленного подводного дрона FIFISH W6. Гидролокатор предназначен для навигации, поиска целей и обследования подводных объектов в сложных условиях, включая мутную воду, темноту и полное отсутствие видимости.

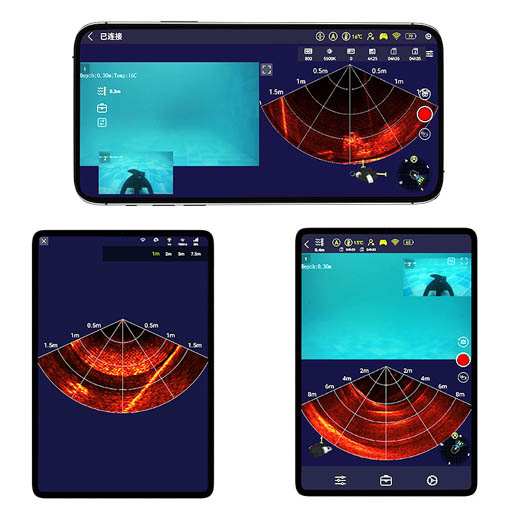

Сонар позволяет оператору получать акустическое изображение пространства перед ROV и заранее обнаруживать дно, стены, опоры, трубопроводы, затонувшие объекты и другие препятствия. Это повышает безопасность движения крупного промышленного аппарата и эффективность продолжительных инспекционных миссий.

Монтажная система для FIFISH W6

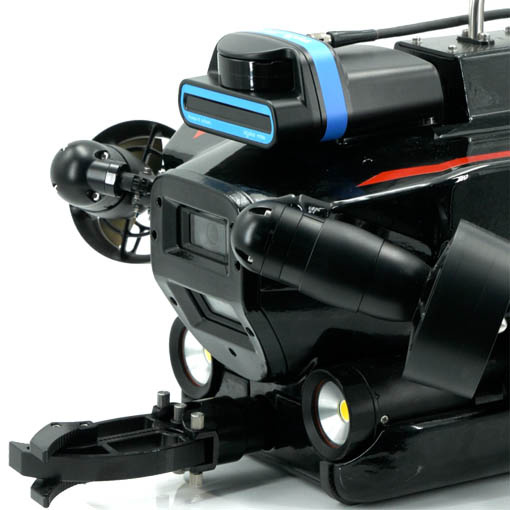

Данная версия оснащается отдельным креплением, рассчитанным на геометрию, массу и рабочую конфигурацию QYSEA FIFISH W6. Монтажный комплект обеспечивает жесткую фиксацию сонара и правильную ориентацию акустического поля относительно корпуса подводного аппарата.

Крепление для W6 не взаимозаменяемо с версиями для FIFISH E-GO и FIFISH V6 Expert. Для корректной установки необходимо использовать комплект, предназначенный именно для W6.

Дальний поиск и подробная идентификация

Двухчастотная конструкция Oculus M750d позволяет выполнять обследование в два этапа:

• режим 750 кГц: поиск и обнаружение объектов на расстоянии до 120 м;
• режим 1,2 МГц: получение более подробного изображения целей на расстоянии до 40 м.

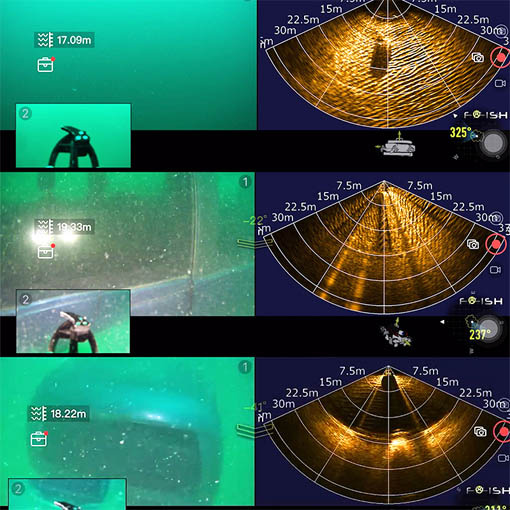

Низкочастотный режим удобен для контроля большой акватории и обнаружения удаленных целей, а высокочастотный — для их идентификации и детального обследования после сближения.

Повышение ситуационной осведомленности

Широкая горизонтальная апертура 130° помогает оператору видеть большую область перед аппаратом и своевременно реагировать на препятствия. Вертикальный сектор 20° позволяет отображать объекты, находящиеся выше и ниже центральной оси гидролокатора.

До 512 лучей и высокая скорость обновления обеспечивают подробное акустическое изображение при движении W6, обследовании крупных конструкций и выполнении работ в ограниченном пространстве.

Преимущества

• специализированное крепление для промышленного ROV FIFISH W6;
• дальний поиск объектов на расстоянии до 120 м;
• детальное акустическое изображение на дистанции до 40 м;
• эффективная работа в условиях нулевой видимости;
• широкий угол обзора 130°;
• до 512 независимых акустических лучей;
• частота обновления до 40 Гц;
• повышение безопасности навигации крупного ROV;
• обнаружение препятствий и подводных конструкций;
• подходит для промышленных, морских и спасательных операций.

Области применения

• промышленное обследование подводных сооружений;
• осмотр портов, дамб, шлюзов и причалов;
• инспекция корпусов крупных судов;
• контроль подводных трубопроводов и кабелей;
• поиск затонувшей техники и оборудования;
• обнаружение препятствий в мутной воде;
• навигация внутри резервуаров и закрытых конструкций;
• аварийные и поисково-спасательные операции;
• обследование морского и речного дна;
• контроль подводных строительных и ремонтных работ.

Технические характеристики

• Совместимая модель ROV: QYSEA FIFISH W6;
• Тип гидролокатора: двухчастотный многолучевой Imaging Sonar;
• Рабочие частоты: 750 кГц и 1,2 МГц;
• Максимальная дальность сканирования: 120 м / 40 м;
• Минимальная дальность: 0,1 м;
• Разрешение по дальности: 4 мм / 2,5 мм;
• Горизонтальный сектор сканирования: 130°;
• Вертикальный сектор сканирования: 20°;
• Разделение лучей: 0,25°;
• Максимальное количество лучей: 512;
• Максимальная частота обновления: 40 Гц;
• Передача данных: Ethernet 100Base-T;
• Напряжение питания: 12–32 В постоянного тока;
• Энергопотребление: 10–35 Вт в зависимости от режима работы;
• Корпус: анодированный алюминиевый сплав;
• Размеры гидролокатора: 125 × 122 × 62 мм;
• Масса в воздухе: около 980 г;
• Масса в воде: около 360 г;
• Максимальная глубина корпуса Oculus M750d: 500 м.

Комплектация

• двухчастотный гидролокатор Oculus M750d — 1 шт.;
• монтажное крепление для QYSEA FIFISH W6 — 1 комплект;
• набор монтажных и соединительных компонентов — 1 комплект.

Обратите внимание: фактическая глубина работы комплекса определяется характеристиками FIFISH W6, кабеля, разъемов, крепления и системы интеграции. Указанная глубина 500 м относится только к стандартному корпусу гидролокатора Oculus M750d.
