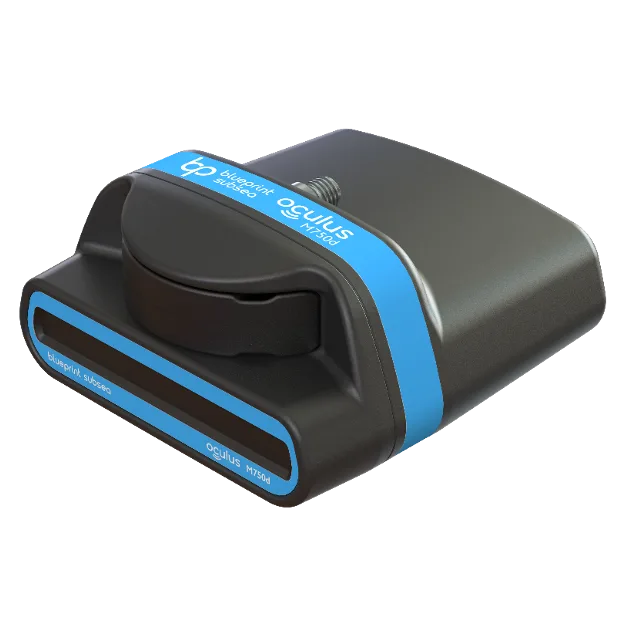

Двухчастотный многолучевой сонар Oculus M750d для QYSEA (Для E-Go)

Гидролокатор Oculus M750d для QYSEA FIFISH E-GO

Oculus M750d для QYSEA FIFISH E-GO — профессиональный двухчастотный многолучевой гидролокатор с монтажным комплектом, разработанным специально для установки на модульный подводный дрон FIFISH E-GO. Сонар позволяет обнаруживать препятствия, подводные конструкции и другие объекты даже в мутной воде, при полном отсутствии освещения и в условиях нулевой видимости.

В отличие от обычной видеокамеры, Oculus M750d формирует акустическое изображение окружающего пространства с помощью звуковых волн. Оператор может продолжать навигацию, поиск и обследование объектов в тех условиях, где оптическая камера практически не дает полезного изображения.

Специальное крепление для FIFISH E-GO

Данная версия комплектуется креплением, адаптированным под корпус и модульную архитектуру QYSEA FIFISH E-GO. Монтажная система обеспечивает правильное положение гидролокатора относительно направления движения ROV и помогает сохранить устойчивость аппарата во время работы.

Крепление для E-GO отличается от версий, предназначенных для FIFISH V6 Expert и FIFISH W6. При заказе необходимо выбирать комплект для конкретной модели подводного дрона.

Два рабочих режима

Oculus M750d поддерживает две рабочие частоты, позволяя выбирать оптимальное соотношение дальности и детализации:

• 750 кГц: дальность обнаружения до 120 м — подходит для навигации, поиска крупных объектов и общего контроля окружающего пространства;
• 1,2 МГц: дальность до 40 м — обеспечивает более детальное акустическое изображение при осмотре объектов с близкого расстояния.

Переключение режимов позволяет сначала обнаружить объект на большой дистанции, а затем приблизиться к нему и выполнить подробное обследование.

Широкий сектор обзора

Гидролокатор имеет горизонтальный угол обзора 130° и вертикальный угол 20°. Широкий сектор сканирования помогает оператору контролировать пространство перед подводным дроном, обнаруживать препятствия и быстрее находить интересующие объекты.

До 512 акустических лучей формируют подробное изображение в реальном времени, а частота обновления до 40 кадров в секунду обеспечивает плавное отображение движения ROV и окружающих объектов.

Преимущества

• специальное крепление для QYSEA FIFISH E-GO;
• навигация в мутной воде и при нулевой видимости;
• двухчастотная работа на 750 кГц и 1,2 МГц;
• дальность обнаружения до 120 м;
• детальное сканирование на расстоянии до 40 м;
• широкий горизонтальный сектор обзора 130°;
• до 512 акустических лучей;
• обновление изображения с частотой до 40 Гц;
• обнаружение препятствий, конструкций и затонувших объектов;
• подходит для профессиональных поисковых и инспекционных работ.

Области применения

• поиск затонувших предметов и оборудования;
• обследование дна водоемов;
• навигация в мутной воде;
• осмотр корпусов судов;
• инспекция причалов, мостовых опор и гидротехнических сооружений;
• обнаружение препятствий перед подводным дроном;
• аварийно-спасательные операции;
• поиск людей, транспорта и крупных объектов под водой;
• обследование трубопроводов и подводных коммуникаций.

Технические характеристики

• Совместимая модель ROV: QYSEA FIFISH E-GO;
• Тип: многолучевой гидролокатор кругового обзора;
• Рабочие частоты: 750 кГц / 1,2 МГц;
• Максимальная дальность на 750 кГц: 120 м;
• Максимальная дальность на 1,2 МГц: 40 м;
• Минимальная дальность: 0,1 м;
• Разрешение по дальности: 4 мм / 2,5 мм;
• Горизонтальный угол обзора: 130°;
• Вертикальный угол обзора: 20°;
• Максимальное количество лучей: 512;
• Максимальная частота обновления: 40 Гц;
• Рабочее напряжение: 12–32 В постоянного тока;
• Потребляемая мощность: от 10 до 35 Вт в зависимости от режима;
• Материал корпуса: анодированный алюминий;
• Размеры сонара: 125 × 122 × 62 мм;
• Вес в воздухе: около 980 г;
• Вес в воде: около 360 г;
• Предельная глубина самого сонара: до 500 м.

Комплектация

• многолучевой гидролокатор Oculus M750d — 1 шт.;
• крепление для установки на QYSEA FIFISH E-GO — 1 комплект;
• соединительные и монтажные элементы — 1 комплект.

Обратите внимание: максимальная рабочая глубина всей системы определяется допустимой глубиной подводного дрона, крепления, кабелей и интерфейсного оборудования. Значение 500 м относится к корпусу гидролокатора Oculus M750d и не означает, что комплект с FIFISH E-GO может эксплуатироваться на такой глубине.
