Двухчастотный многолучевой сонар Oculus M750d для QYSEA (Для V6 Expert / V6 Plus)

Гидролокатор Oculus M750d для QYSEA FIFISH V6 Expert

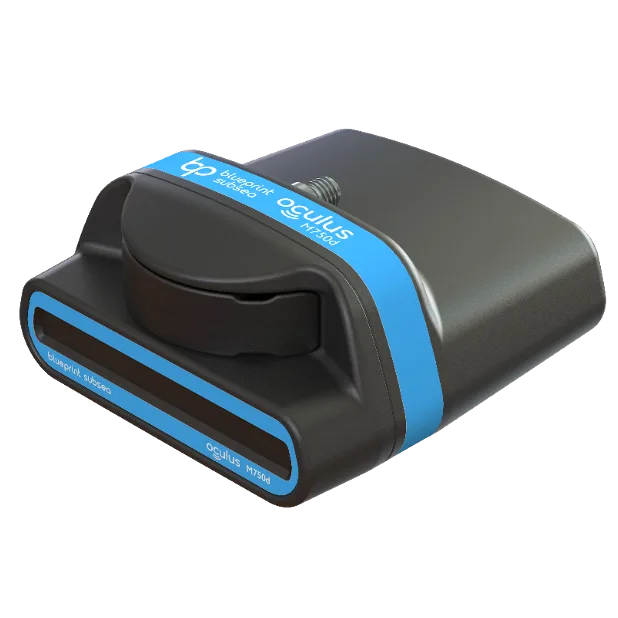

Oculus M750d для QYSEA FIFISH V6 Expert — двухчастотный многолучевой сонар с индивидуальным креплением для профессионального подводного дрона FIFISH V6 Expert. Комплект расширяет возможности ROV и позволяет выполнять поиск, навигацию и технические обследования в мутной воде, темноте и при практически нулевой оптической видимости.

Сонар формирует акустическое изображение пространства перед аппаратом и отображает контуры дна, препятствий, подводных конструкций и других объектов. Благодаря этому оператор может безопаснее вести дрон по сложному маршруту и обнаруживать цели, которые невозможно увидеть через камеру.

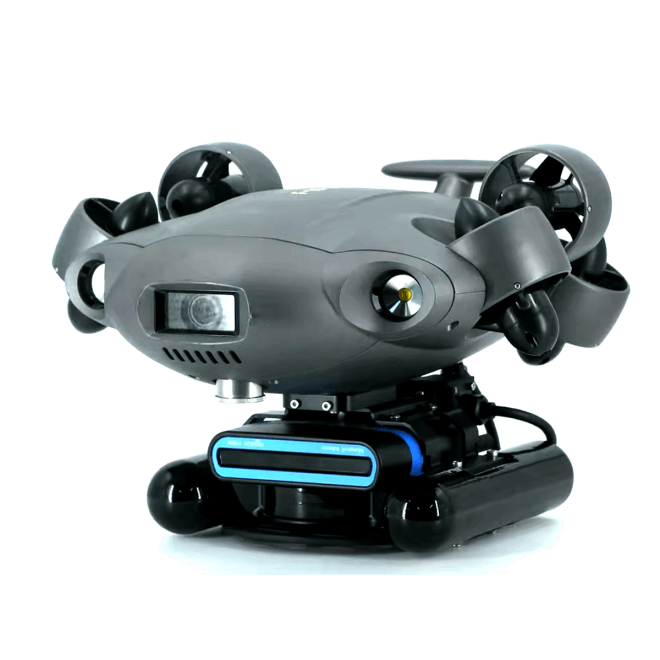

Крепление, адаптированное под V6 Expert

Комплект оснащен монтажной системой, разработанной с учетом конструкции QYSEA FIFISH V6 Expert. Крепление надежно фиксирует гидролокатор на корпусе аппарата и обеспечивает правильное направление акустического сектора относительно движения ROV.

Версия предназначена именно для FIFISH V6 Expert и отличается от монтажных комплектов для FIFISH E-GO и W6.

Поиск на расстоянии до 120 метров

В режиме 750 кГц гидролокатор обеспечивает дальность обнаружения до 120 м. Этот режим подходит для поиска крупных целей, навигации, контроля пространства перед аппаратом и предварительного обследования больших участков.

Частота 1,2 МГц используется для получения более детального изображения на дистанции до 40 м. Высокочастотный режим позволяет лучше различать форму объектов и элементы обследуемых конструкций.

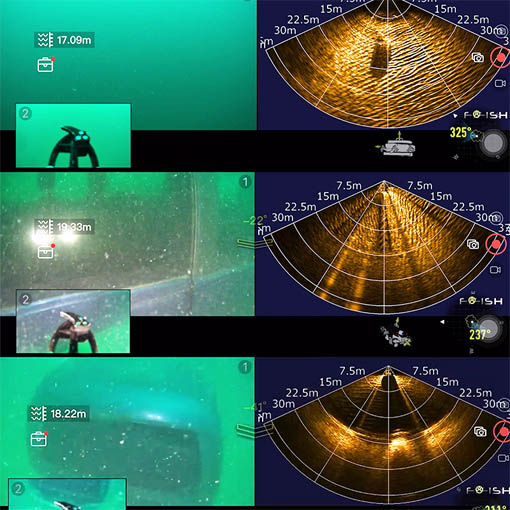

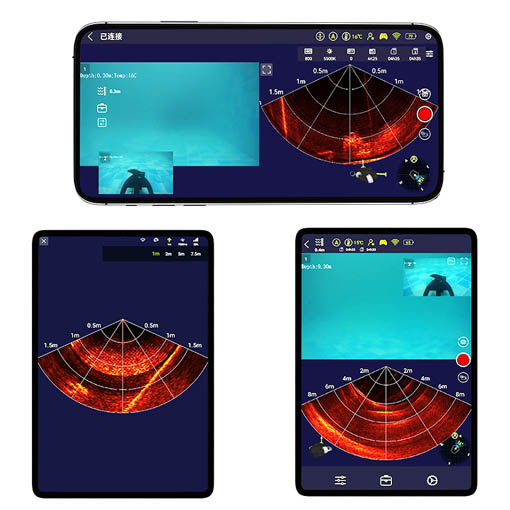

Акустическое изображение в реальном времени

Oculus M750d формирует изображение с помощью массива до 512 акустических лучей. Максимальная частота обновления 40 Гц обеспечивает плавное отображение обстановки при движении подводного дрона.

Горизонтальный сектор обзора 130° позволяет одновременно контролировать широкую область перед ROV, что особенно важно при поисковых работах, обследовании судов и движении рядом с подводными сооружениями.

Преимущества

• монтажный комплект для QYSEA FIFISH V6 Expert;
• обнаружение объектов без визуального контакта;
• эффективная работа в мутной воде и полной темноте;
• две рабочие частоты для дальнего поиска и детального осмотра;
• дальность сканирования до 120 м;
• широкий сектор обзора 130°;
• до 512 акустических лучей;
• частота обновления до 40 Гц;
• компактный и прочный алюминиевый корпус;
• подходит для поисковых, промышленных и спасательных операций.

Области применения

• навигация подводного дрона в условиях плохой видимости;
• поиск затонувших предметов и оборудования;
• обследование корпусов судов;
• осмотр мостовых опор, дамб и причалов;
• поиск препятствий перед ROV;
• исследование дна и подводного рельефа;
• обследование трубопроводов и кабельных трасс;
• аварийно-спасательные и поисковые операции;
• контроль подводных ремонтных работ.

Технические характеристики

• Совместимая модель ROV: QYSEA FIFISH V6 Expert;
• Тип устройства: двухчастотный многолучевой гидролокатор;
• Рабочая частота: 750 кГц / 1,2 МГц;
• Максимальная дальность: 120 м / 40 м;
• Минимальная рабочая дистанция: 0,1 м;
• Разрешение по дальности: 4 мм / 2,5 мм;
• Горизонтальная апертура: 130°;
• Вертикальная апертура: 20°;
• Угловое разрешение: 1° / 0,6°;
• Количество акустических лучей: до 512;
• Максимальная частота обновления: 40 Гц;
• Интерфейс связи: Ethernet 100Base-T;
• Напряжение питания: 12–32 В постоянного тока;
• Потребляемая мощность: 10–35 Вт;
• Материал корпуса: анодированный алюминий;
• Размеры: 125 × 122 × 62 мм;
• Вес в воздухе: 980 г;
• Вес в воде: 360 г;
• Температура эксплуатации: от −5 до +35 °C;
• Предельная глубина корпуса сонара: 500 м.

Комплектация

• гидролокатор Oculus M750d — 1 шт.;
• специализированное крепление для FIFISH V6 Expert — 1 комплект;
• монтажные и соединительные элементы — 1 комплект.

Обратите внимание: допустимая глубина эксплуатации комплекта ограничивается характеристиками FIFISH V6 Expert и всех элементов интеграции. Глубина 500 м является характеристикой корпуса Oculus M750d, а не всего готового комплекса.
